Dessins et coloriages

Il est possible avec davistk de tracer des formes géométriques de différentes tailles et couleurs. Avant de présenter les fonctions pour tracer des lignes, rectangles et cercles, il faut comprendre comment parler des différents points de la fenêtre.

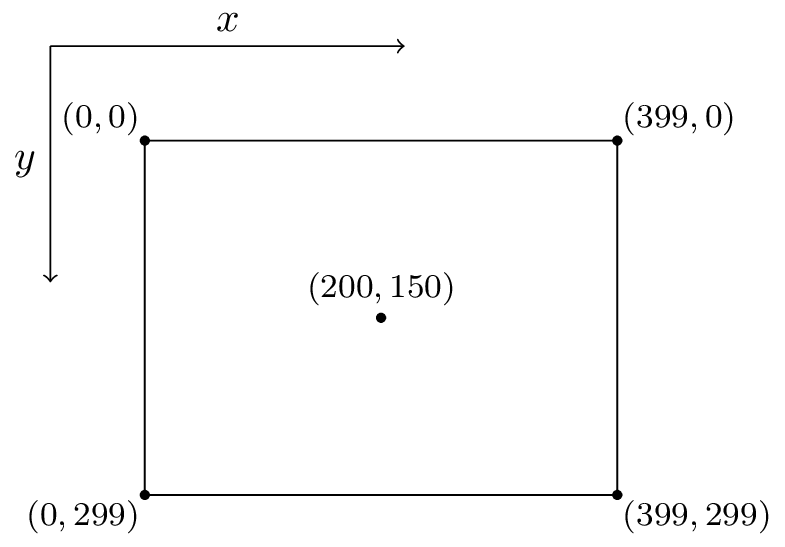

Une fênetre de dimensions 400 par 300, comme celle qui est créée par l’appel cree_fenetre(400, 300), est un tableau de 400 pixels de large sur 300 pixels de haut. Les pixels sont désignés par leur coordonnées comme suit:

  • le pixel du coin supérieur gauche de l’image à les coordonnées (0, 0)

  • le pixel immédiatement à la droite du pixel (0, 0) a les coordonnées (1, 0)

  • le pixel immédiatement en dessous du pixel (0, 0) a les coordonnées (0, 1)

et ainsi de suite. Ainsi le coin inférieur droit a pour coordonnées (399, 299).

_images/pixels.png

Avertissement

Les objets ne sont pas dessinés immédiatement sur la fenêtre. Pour qu’ils apparaissent, il faut faire appel à la fonction mise_a_jour(). Les fonctions attente() et attend_ev() provoquent aussi l’affichage de tous les dessins en attente.

Lignes

Pour tracer une ligne entre le point (ax, ay) et le point (bx, by), on utilise la fonction ligne() :

davistk.ligne(ax, ay, bx, by, couleur='black', epaisseur=1, tag='')

Trace un segment reliant le point (ax, ay) au point (bx, by).

Paramètres

  • ax (float) – abscisse du premier point

  • ay (float) – ordonnée du premier point

  • bx (float) – abscisse du second point

  • by (float) – ordonnée du second point

  • couleur (str) – couleur de trait (défaut “black”)

  • epaisseur (float) – épaisseur de trait en pixels (défaut 1)

  • tag (str) – étiquette d’objet (défaut : pas d’étiquette)

Renvoie

identificateur d’objet

La fonction ligne() doit recevoir au minimum quatre paramètres ax, ay, bx et by, qui désignent les coordonnées des extrémités du segment à dessiner. Les autres paramètres sont optionnels, ils prennent une valeur par défaut s’ils sont omis.

Appels simples

L’appel le plus simple, tel que ligne(0, 0, 399, 399), trace donc un segment noir d’un pixel d’épaisseur. Par exemple, le programme ci-dessous trace une ligne entre le coin supérieur gauche de la fenêtre et le coin inférieur droit :

from davistk import *

cree_fenetre(400, 400)

ligne(0, 0, 399, 399)

attend_ev()
ferme_fenetre()
_images/ligne.png

Variantes

Pour tracer une ligne de trois pixels d’épaisseur en vert, il faudra utiliser l’appel

ligne(0, 0, 399, 399, 'green', 3)

ou encore

ligne(0, 0, 399, 399, couleur='green', epaisseur=3)

Voici un exemple utilisant ces paramètres optionnels :

from davistk import *

cree_fenetre(400, 400)

ligne(0, 0, 399, 399, couleur="red")  # ligne rouge
ligne(0, 399, 399, 0, couleur="blue")  # ligne bleue
ligne(0, 200, 399, 200, epaisseur=2, couleur="green")  # ligne verte
ligne(200, 0, 200, 399, couleur="yellow", epaisseur=2)  # ligne jaune

attend_ev()
ferme_fenetre()
_images/ligneCouleur2.png

Étiquettes

Le paramètre tag joue un rôle particulier, c’est une chaîne de caractères appelée étiquette (valeur par défaut : pas d’étiquette), qui permet de désigner facilement par la suite l’objet ligne créé, par exemple pour le détruire avec la fonction efface(). Pour plus de détails, voir la section Effacer des objets.

Flèches

Pour dessiner une flèche entre le point (ax,ay) et le point (bx,by), on utilise la fonction fleche():

davistk.fleche(ax, ay, bx, by, couleur='black', epaisseur=1, tag='')

Trace une flèche du point (ax, ay) au point (bx, by).

Paramètres

  • ax (float) – abscisse du premier point

  • ay (float) – ordonnée du premier point

  • bx (float) – abscisse du second point

  • by (float) – ordonnée du second point

  • couleur (str) – couleur de trait (défaut “black”)

  • epaisseur (float) – épaisseur de trait en pixels (défaut 1)

  • tag (str) – étiquette d’objet (défaut : pas d’étiquette)

Renvoie

identificateur d’objet

Son comportement est le même que celui de la fonction ligne(), elle peut recevoir les mêmes arguments optionnels couleur, epaisseur et tag, avec les mêmes valeurs par défaut. Par exemple, le programme ci-dessous trace plusieurs flèches de couleurs différentes partant du coin supérieur gauche de la fenêtre :

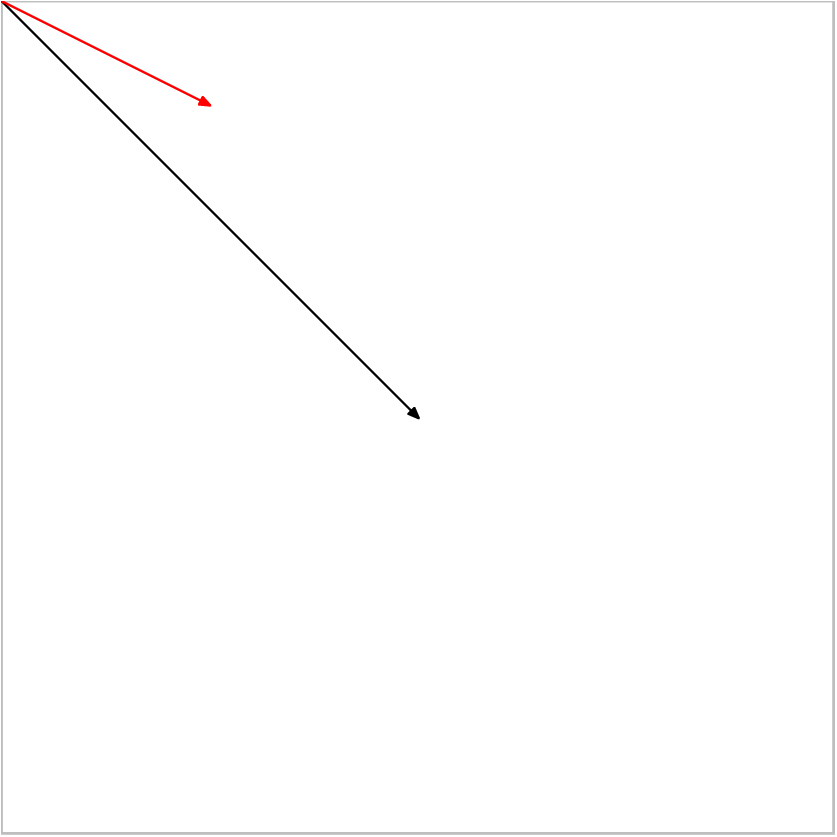

from davistk import *

cree_fenetre(400, 400)

ligne(0, 0, 200, 200)
fleche(0, 0, 200, 200, couleur="black")

ligne(0, 0, 100, 50, couleur="red")
fleche(0, 0, 100, 50, couleur="red")

attend_ev()
ferme_fenetre()
_images/fleches.png

Rectangles

Pour tracer un rectangle ayant le point (ax, ay) et le point (bx, by) pour coins opposés, on utilise la fonction rectangle():

davistk.rectangle(ax, ay, bx, by, couleur='black', remplissage='', epaisseur=1, tag='')

Trace un rectangle noir ayant les point (ax, ay) et (bx, by) comme coins opposés.

Paramètres

  • ax (float) – abscisse du premier coin

  • ay (float) – ordonnée du premier coin

  • bx (float) – abscisse du second coin

  • by (float) – ordonnée du second coin

  • couleur (str) – couleur de trait (défaut “black”)

  • remplissage (str) – couleur de fond (défaut transparent)

  • epaisseur (float) – épaisseur de trait en pixels (défaut 1)

  • tag (str) – étiquette d’objet (défaut : pas d’étiquette)

Renvoie

identificateur d’objet

Comme pour les fonctions précédentes, les quatre premiers paramètres sont obligatoires. La fonction peut en outre recevoir les arguments optionnels couleur, epaisseur et tag déjà décrits, ainsi qu’un argument optionnel remplissage décrivant la couleur de fond du rectangle.

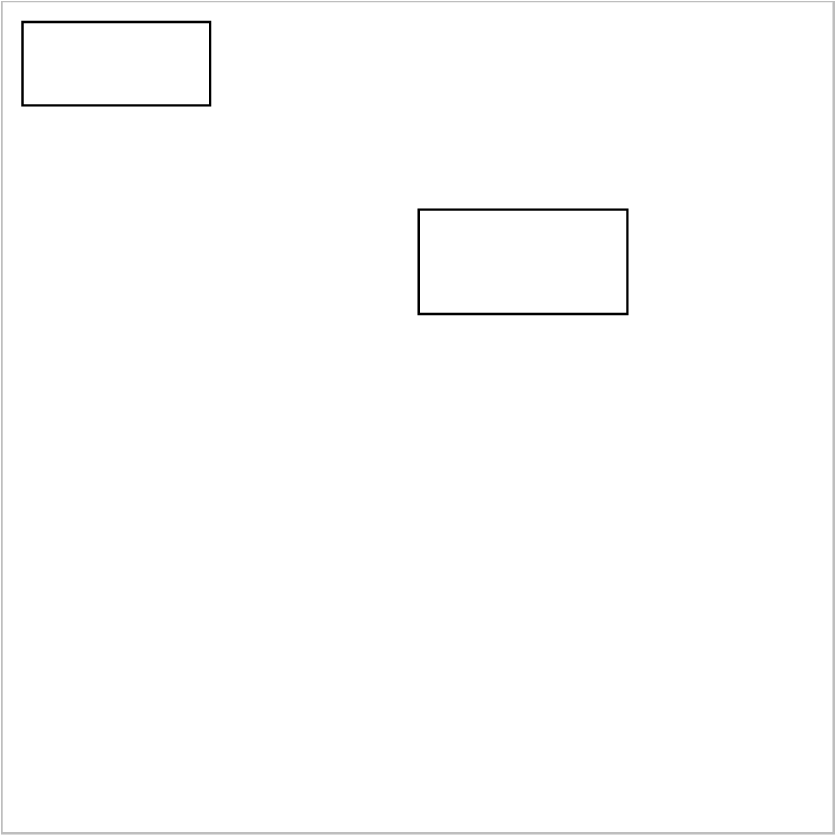

from davistk import *

cree_fenetre(400,400)

rectangle(10,10,100,50)
rectangle(200,100,300,150)

attend_ev()
ferme_fenetre()
_images/rectangles.png

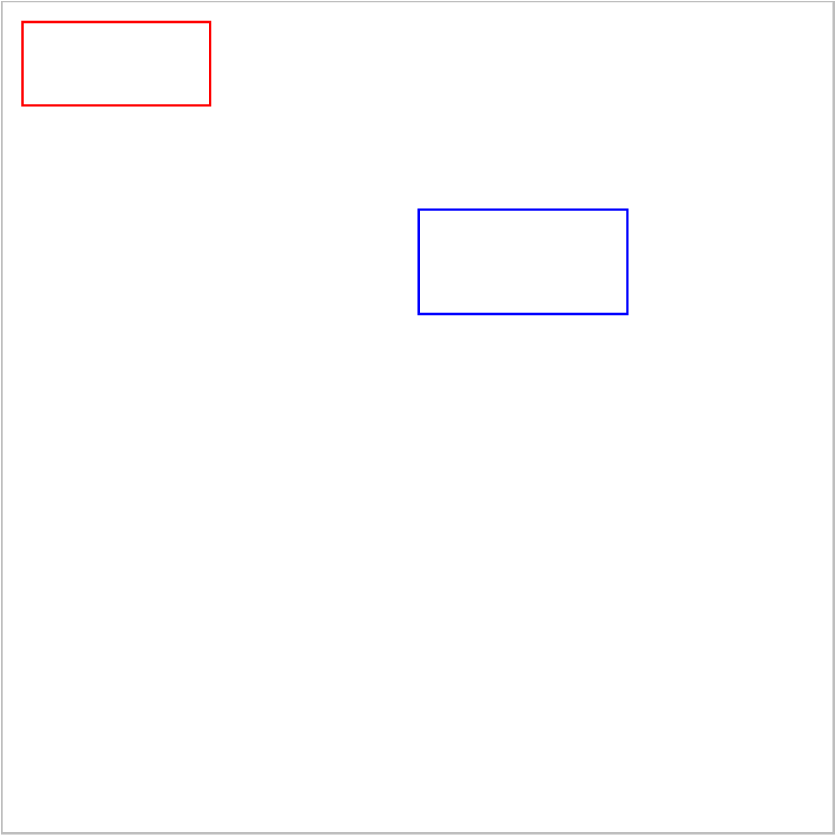

Voici un autre exemple utilisant un argument optionnel :

from davistk import *

cree_fenetre(400, 400)

rectangle(10, 10, 100, 50, couleur="red")
rectangle(200, 100, 300, 150, couleur="blue")

attend_ev()
ferme_fenetre()
_images/rectanglesCouleur.png

Et un dernier exemple dessinant un rectangle plein :

from davistk import *

cree_fenetre(400, 400)

rectangle(10, 10, 100, 50, remplissage="red")
rectangle(200, 100, 300, 150, remplissage="blue")

attend_ev()
ferme_fenetre()
_images/rectanglesPlein.png

Cercles

Pour tracer un cercle de centre (ax, ay) et de rayon r, on utilise la fonction cercle():

davistk.cercle(x, y, r, couleur='black', remplissage='', epaisseur=1, tag='')

Trace un cercle de centre (x, y) et de rayon r en noir.

Paramètres

  • x (float) – abscisse du centre

  • y (float) – ordonnée du centre

  • r (float) – rayon

  • couleur (str) – couleur de trait (défaut “black”)

  • remplissage (str) – couleur de fond (défaut transparent)

  • epaisseur (float) – épaisseur de trait en pixels (défaut 1)

  • tag (str) – étiquette d’objet (défaut : pas d’étiquette)

Renvoie

identificateur d’objet

Les trois premiers paramètres sont obligatoires. Comme pour les fonctions précédentes, la fonction peut en outre recevoir les arguments optionnels couleur, remplissage, epaisseur et tag déjà décrits.

from davistk import *

cree_fenetre(400, 400)

cercle(200, 200, 50)
cercle(200, 200, 100)

attend_ev()
ferme_fenetre()
_images/cercle.png
from davistk import *

cree_fenetre(400, 400)

cercle(50, 50, 50, couleur="red")
cercle(200, 200, 75, remplissage="blue")

attend_ev()
ferme_fenetre()
_images/cerclesCouleur.png

Pour tracer un arc de cercle de centre (ax, ay), de rayon r et possédant un angle de ouverture degrés à partir de l’angle depart, on utilise la fonction arc() :

davistk.arc(x, y, r, ouverture=90, depart=0, couleur='black', remplissage='', epaisseur=1, tag='')

Trace un arc de cercle de centre (x, y), de rayon r et d’angle d’ouverture ouverture (défaut : 90 degrés, dans le sens contraire des aiguilles d’une montre) depuis l’angle initial depart (défaut : direction “est”).

Paramètres

  • x (float) – abscisse du centre

  • y (float) – ordonnée du centre

  • r (float) – rayon

  • ouverture (float) – abscisse du centre

  • depart (float) – ordonnée du centre

  • couleur (str) – couleur de trait (défaut “black”)

  • remplissage (str) – couleur de fond (défaut transparent)

  • epaisseur (float) – épaisseur de trait en pixels (défaut 1)

  • tag (str) – étiquette d’objet (défaut : pas d’étiquette)

Renvoie

identificateur d’objet

Les trois premiers paramètres sont obligatoires. Tous les autres paramètres sont identiques à ceux de la fonction cercle(), à l’exception de ouverture (valeur par défaut : 90) et depart (valeur initiale 0 pour “est”).

Polygones

Pour tracer un polygone ayant comme liste de points points (liste de couples de coordonnées) on peut utiliser la fonction polygone():

davistk.polygone(points, couleur='black', remplissage='', epaisseur=1, tag='')

Trace un polygone dont la liste de points est fournie.

Paramètres

  • points (list) – liste de couples (abscisse, ordonnee) de points

  • couleur (str) – couleur de trait (défaut “black”)

  • remplissage (str) – couleur de fond (défaut transparent)

  • epaisseur (float) – épaisseur de trait en pixels (défaut 1)

  • tag (str) – étiquette d’objet (défaut : pas d’étiquette)

Renvoie

identificateur d’objet

Comme pour les fonctions précédentes, la fonction peut en outre recevoir les arguments optionnels couleur, remplissage, epaisseur et tag déjà décrits.

Texte

Pour afficher du texte dans la fenêtre (et non dans la console python), on dispose de la fonction texte():

davistk.texte(x, y, chaine, couleur='black', ancrage='nw', police='Helvetica', taille=24, tag='')

Affiche la chaîne chaine avec (x, y) comme point d’ancrage (par défaut le coin supérieur gauche).

Paramètres

  • x (float) – abscisse du point d’ancrage

  • y (float) – ordonnée du point d’ancrage

  • chaine (str) – texte à afficher

  • couleur (str) – couleur de trait (défaut “black”)

  • ancrage – position du point d’ancrage (défaut “nw”)

  • police – police de caractères (défaut : Helvetica)

  • taille – taille de police (défaut 24)

  • tag – étiquette d’objet (défaut : pas d’étiquette

Renvoie

identificateur d’objet

La chaîne de caractères chaine est écrite sur la fenêtre de façon à ce que le point (x,y) se trouve dans le coin supérieur gauche du rectangle englobant le texte. Les arguments optionnels couleur, ancrage, police et taille permettent de spécifier la couleur du texte, la position du point d’ancrage par rapport au texte, la police de caractères et la taille du texte.

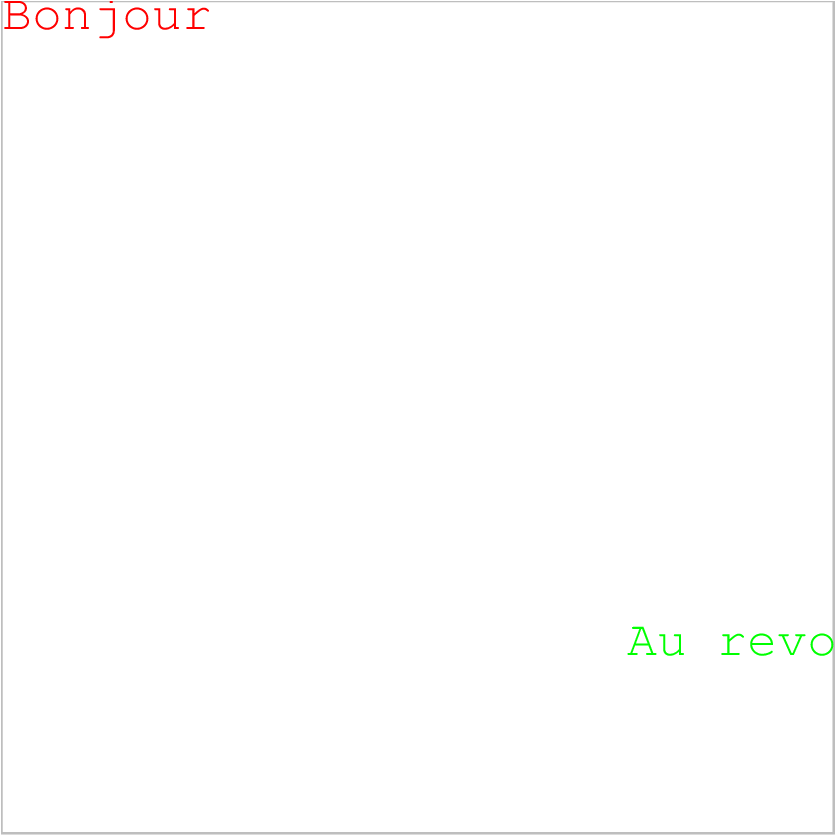

from davistk import *

cree_fenetre(400, 400)

texte(0, 0, "Bonjour", couleur="red", taille=40)
texte(200, 300, "Au revoir", couleur="green", taille=18, police='Courier')

attend_ev()
ferme_fenetre()
_images/texte.png

Points d’ancrage

Les valeurs possibles pour l’argument optionnel ancrage sont les chaînes 'center', 'n', 's', 'e', 'o', 'nw', 'sw', 'ne', et 'se', chacune désignant une position cardinale possible du point (x, y) par rapport au texte.

from davistk import *

cree_fenetre(400, 400)

texte(200, 200, "Au milieu", couleur="red", ancrage='center')

attend_ev()
ferme_fenetre()
_images/texteCentre.png

Dimensions du texte

Il est possible de connaître la hauteur et la largeur qu’occupe un texte à l’écran grâce à la fonction taille_texte().

davistk.taille_texte(chaine, police='Helvetica', taille='24')

Donne la largeur et la hauteur en pixel nécessaires pour afficher chaine dans la police et la taille données.

Paramètres

  • chaine (str) – chaîne à mesurer

  • police – police de caractères (défaut : Helvetica)

  • taille – taille de police (défaut 24)

Renvoie

couple (w, h) constitué de la largeur et la hauteur de la chaîne en pixels (int), dans la police et la taille données.

Par exemple :

>>> taille_texte('Bonjour')
28, 91

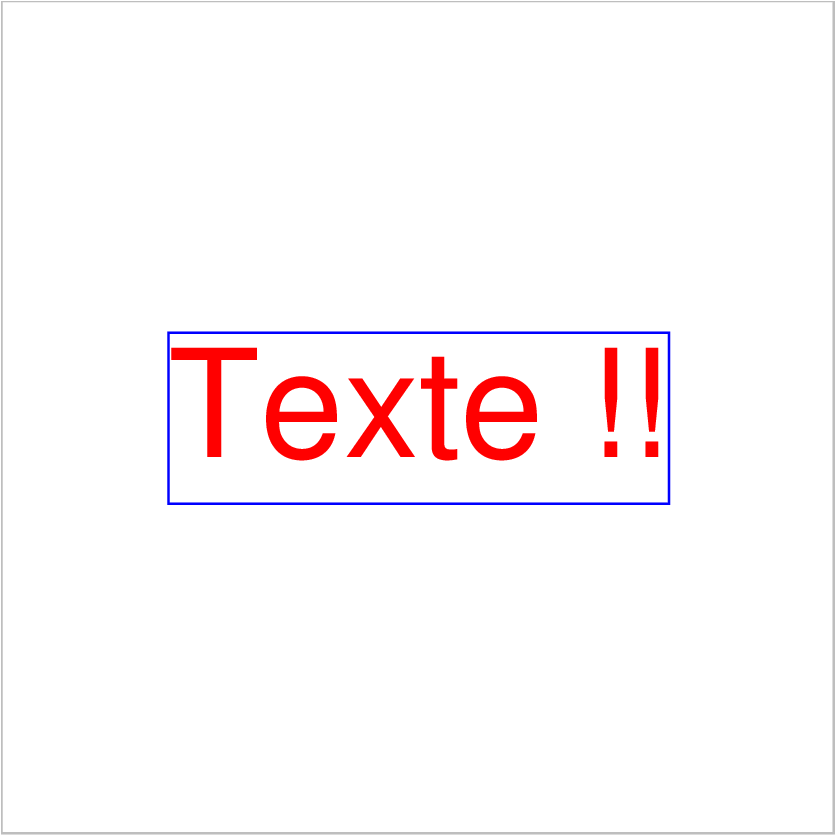

Le programme ci-dessous utilise ces fonctions pour encadrer le texte.

from davistk import *

cree_fenetre(400, 400)

chaine = "Texte !!"
police = "Courier"
taille = "72"
texte(200, 200, chaine,
      police=police, taille=taille, couleur="red",
      ancrage='center')

longueur, hauteur = taille_texte(chaine, police, taille)
rectangle(200 - longueur//2, 200 - hauteur//2,
          200 + longueur//2, 200 + hauteur//2,
          couleur="blue")

attend_ev()
ferme_fenetre()
_images/texteEncadre.png


Pour inclure une image dans la fenêtre, on dispose de la fonction image():

davistk.image(x, y, fichier, ancrage='center', tag='')

Affiche l’image contenue dans fichier avec (x, y) comme centre. Les valeurs possibles du point d’ancrage sont 'center', 'nw', etc.

Paramètres

  • x (float) – abscisse du point d’ancrage

  • y (float) – ordonnée du point d’ancrage

  • fichier (str) – nom du fichier contenant l’image

  • ancrage – position du point d’ancrage par rapport à l’image

  • tag (str) – étiquette d’objet (défaut : pas d’étiquette)

Renvoie

identificateur d’objet

Le nom de fichier file doit désigner une image de type .gif, .pgm ou .ppm. L” argument optionnel ancrage accepte les mêmes valeurs que celui de la fonction texte() et produit les mêmes résultats.

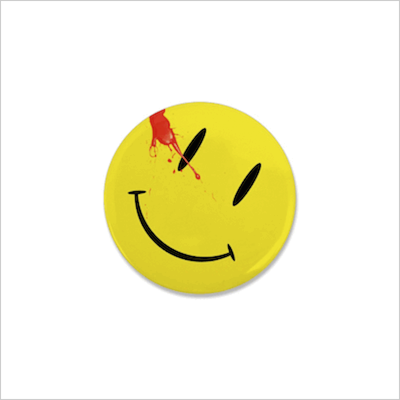

from davistk import *

cree_fenetre(400, 400)

image(200, 200, 'smiley.gif', ancrage='center')

attend_ev()
ferme_fenetre()
_images/image.png
